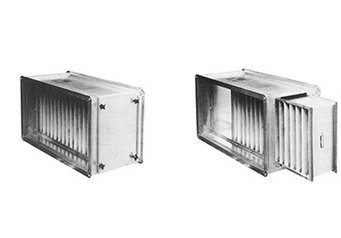

1.Kullanım: WK kanal filtresi, WH filtre hücresi ile birlikte kullanılır. Etkin filtre yüzeyi, ön yüzeye oranla (kanal kesitinde) yaklaşık olarak 3 ila 7 kat arasında arttırılmış olur.

2.Konstrüksiyon: Her iki ucundaki ETK flanş sistemi ile WK kanal filtreleri aynı taraftan kılavuz ray ile kullanılır.

3.Filtre Hücreleri: Filtre hücre boyutlarına uygun normal kanal filtresi boyutları tablo 1’de sıralnmıştır.

4.Üst Yüzey Kullanımı: WK kanal filtreleri seri olarak galvanizli çelik sacdan üretilmiştir. Filtre hücresinde aynı şekilde galvanizli çelik sacdır.

5.Bağlantı Boyutları: Standart kanal filtresi WK’nın kanal boyutları Tablo 1’de belirtilmiştir. HK boyutu, kanal uzunluğundadır ve farklı boyutlarda değişim göstermektedir.

6.Teknik Değerler: Tarafımızdan önerilen G4 filtresinin kullanılması durumunda ver buna bağlı olarak önerilen 1,0 m/sn’lik yüzey hızında hava verimliliği Tablo 1’de verilmiştir. EU sınıfındaki filtrelerde ise hava verimliliğinin Tablo 1’dekinin yarısı olacağına dikkat edilmelidir.

7.Özel Boyutlar, Özel Kullanımlar: Özel boyut taleplerinde aşağıdaki bilgilerin verilmesi gerekmektedir.

a. Kanal boyutları, kanaldaki konum, uzatma parçaları ve kapaklar önünde kullanılacak olan alan.
b. Geçecek olan hava miktarı (m³/h)
c. DIN 24185 / EN 779 ‘a göre filtre sınıfı
d. İstenen giriş direnci ve/veya Pa yada mmSS olarak basınç farkı
e. İstenen parça sayısı (tek parça imalatı tarafımızca pek tercih edilmemektedir.)

Lütfen Kataloğa Bakınız...
